  • GY4-68型鍋爐離心通、引風機

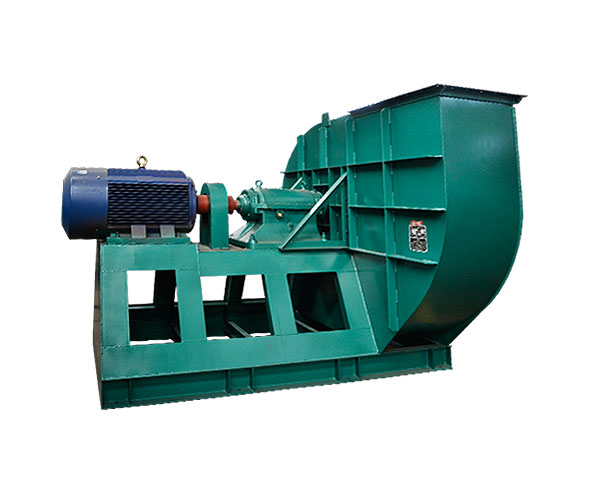

GY4-68型鍋爐離心通、引風機
生產廠家：河南省鴻基鼓風機有限公司
產品規格：
銷售類型：廠家直銷
瀏覽次數：10950次
立即訂購
聯系方式
18903876663
商品信息
GY4-68型鍋爐離心通、引風機 - 風機用途
GY4-68型鍋爐離心通、引風機是適用于火力發電廠中230T/h 以下蒸氣鍋爐的通、引風機系列。在無其他特殊要求時，G4-68型亦可用于礦井通風及一般通風。
　　 通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。
　　 在引風機前，須加裝除塵效率不低于85%的除塵裝置，降低進入風機中的煙氣含塵量，以提高風機的使用壽命。
GY4-68型鍋爐離心通、引風機 - 風機型式
1、通風機與引風機均為單吸入進氣，有№8、9、10、11、11.2、12.5、14、16共七個機號。
2、每種風機均可制成右旋和左旋轉兩種型式。從電機一端正視風機，葉輪按順時針方向旋轉的，稱為右旋風機，以“右”表示；葉輪按逆時針旋轉的稱為左旋風機，以“左”表示。
3、風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0°、45°、90°、135°、180°、225°共六種角度。
4、風機的傳動方式均為D式，電機與風機聯接采用彈性聯軸器直聯傳動。
GY4-68型鍋爐離心通、引風機 - 結構特點
這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。
1、葉輪---由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體，并在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗，保證運轉平穩。
2、機殼---機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～12.5的機殼作成整體結構?！?4、16機殼的四分之一可拆掉。對于引風機，在蝸形板上方開有除灰門，同時適當加厚，以防煙灰磨損，延長使用壽命。
3、進風口--為收斂式流線形的整體結構，用螺栓固定在機殼入口側。
4、調節門--用來調節風機流量大小的裝置。№8~12.5由13片花辨式葉片組成，均軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向。對于左旋風機，扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作，必須很好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用硫化鉬高溫（260℃）潤滑脂，高溫運轉時能保證潤滑作用。
5、傳動組--傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管、耗水量因環境溫度的不同而異，一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器?；筒捎?0號機械油，入油量按油位標志要求。

GY4-68型鍋爐離心通、引風機 - 性能參數

產品型號 轉速r/min 序號 全壓 Pa 流量 m3/h 電機
          型號 功率 kW
G4-68 № 8 D 1450 1 2178～1481 16985～30134 Y180M－4 18.5
G4-68 № 9 D 1450 1 2757～1874 24183～42906 Y200L－4 30
960 1 1207～824 16011～28407 Y160L－6 11
G4-68 № 10 D 1450 1 3404～2315 33173～58856 Y250M－4 55
960 1 1491～1010 21963～38966 Y180L－6 15
730 1 863～589 16701～29631 Y160L－8 7.5
G4-68 №11.2 D 1450 1 4277～2904 46606～82688 Y280M－4 90
960 1 1874～1275 30856～54745 Y225M－6 30
730 1 1079～736 23464～41629 Y180L－8 11
G4-68 №12.5 D 1450 1 5327～3620 64791～114952 Y315L1－4 160
960 1 2335～1589 42896～76106 Y280S－6 45
730 1 1354～912 32619～57872 Y225M－8 22
G4-68 № 14 D 1450 1 6681～6327 91027～114518 Y355M2－4 250
2 6023～4532 126263～161499 Y355L2－4 315
960 1 2923～2776 60266～75819 Y315S－6 75
2 2639～1991 83595～106924 Y315M1－6 90
730 1 1697～1148 45827～81307 Y280S－8 37
G4-68 № 16 D 960 1 3826～2600 89960～159606 Y355M1－6 160
730 1 2207～1501 68407～121367 Y315M1－8 75
580 1 1393～952 54351～96429 Y315S－10 45

Y4－68型鍋爐離心引風機性能參數表

產品型號 轉速r /min 序號 全壓 Pa 流量 m3/h 電機
          型號 功率 kW
Y4-68 № 8 D 1450 1 1540～1059 15889～29038 Y160L－4 15
Y4-68 № 9 D 1450 1 1952～1844 22623～28864 Y180L－4 22
2 1756～1344 31984～41345 Y200L－4 30
960 1 853～589 14978～27374 Y160M－6 7.5
Y4-68 № 10 D 1450 1 2413～1658 31033～56715 Y225M－4 45
960 1 1059～726 20546～37549 Y180L－6 15
730 1 608～422 15623～28553 Y160M2－8 5.5
Y4-68 №11.2 D 1450 1 3021～2080 43599～79681 Y250S－4 75
960 1 1324～912 28866～52754 Y200L2－6 22
730 1 765～530 21950～40115 Y180L－8

11











GY4-68型鍋爐離心通、引風機 - 安裝尺寸圖
  • GY4-68型鍋爐離心通、引風機安裝尺寸圖
  • GY4-68型鍋爐離心通、引風機安裝尺寸圖
