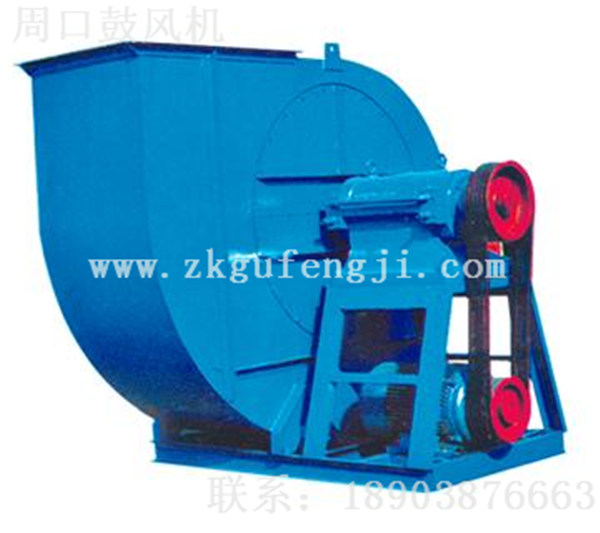

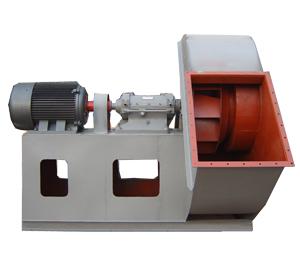

GY4-73型鍋爐風機
生產廠家：河南省鴻基鼓風機有限公司
累計銷量：35臺
產品規格：
銷售類型：廠家直銷
瀏覽次數：11525次
立即訂購
聯系方式
18903876663
商品信息
GY4-73型鍋爐風機 - 風機用途
 G4-73型鍋爐通風機與Y4-73型鍋爐引風機適用于火力發電廠中2～670T/h蒸氣鍋爐的通、引風機系統。沒有特殊要求情況下，G4-73亦可用于礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不得超過80°C；引風機輸送的介質為煙氣，最高溫度不得超過250°C。在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低于85%。
GY4-73型鍋爐風機 - 風機型式
1、其中G、Y分別表示鍋爐通風機與鍋爐引風機。
2、風機的出負口位置，以機殼的出風口角度表示。
3、通風機與引風機制成單吸入、各有№8～28共12個機號。
4、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
5、風機傳動方式為D式，均采用彈性聯軸器傳動。

GY4-73型鍋爐風機 - 結構特點
風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
1、葉輪---由12片后傾機翼斜切型葉片焊接于弧錐形前盤與平板形后盤中間。由于采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
2、機殼---用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開?！?4～16機殼作成兩開式?！?8～28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
3、進風口--收斂、流線型進風口制成整體結構，用螺栓固定于風機入口側。
4、調節門--用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
5、傳動組--傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標志實施，№8-16整體筒式軸承箱如何采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已制。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。
GY4-73型鍋爐風機 - 性能參數
G4-73型鍋爐離心引風機性能參數表
機號 轉速r/min 流 量m3/h 全壓Pa 電機型號 功率KW
8D 1450 16900-31500 1461-2069 Y180M-4 18.5
9D 1450 24000-32900 2471-2618 Y200L-4 30
9D 1450 35900-44800 1853-2432 Y225S-4 37
9D 960 15900-29700 814-1147 Y160L-6 11
10D 1450 33100-61600 2295-3236 Y250M-4 55
10D 960 21800-29900 1373-1422 Y180L-6 15
10D 960 32600-40700 1010-1324 Y200L1-6 18.5
10D 730 16600-31000 579-824 Y180L-8 11
11D 1450 43900-49300 3922 Y280S-4 75
11D 1450 54700-81800 2775-3873 Y280M-4 90
11D 960 29100-32700 1716 Y200L2-6 22
11D 960 36100-54200 1216-1696 Y225M-6 30
11D 730 22200-41300 706-990 Y180L-8 11
12D 1450 57200-107000 3295-4658 Y315M1-4 132
12D 960 37800-56400 1893-2040 Y250M-4 37
12D 960 61000-70300 1441-1765 Y280S-6 45
12D 730 28700-35800 1167-1177 Y200L-8 15
12D 730 39400-53500 834-1137 Y225S-8 18.5
14D 1450 90500-169000 4511-6364 Y355M-4 315
14D 960 60000-74600 2755-2785 Y315S-6 75
14D 960 82000-113000 1971-2687 Y315M1-6 90
14D 730 45500-68000 1500-1608 Y280S-8 37
14D 730 73500-84800 1137-1402 Y280M-8 45
16D 960 90000-101000 3628 Y315M1-6 132
16D 960 112000-168000 2648-3609 Y315M2-6 160
16D 730 68200-127000 1491-2098 Y315M1-8 75
16D 580 54200-101000 941-1324 Y315S-10 45

機號 轉速r/min 流 量m3/h 全 壓Pa 電機型號 功率KW
8D 1450 16900-21100 1265-1285 Y160M-4 11
8D 1450 23200-31500 912-1236 Y160L-4 15
9D 1450 24000-44800 1147-1618 Y180L-4 22
9D 960 15900-17900 706 Y132M2-6 5.5
9D 960 19800-29700 500-706 Y160M-6 7.5
10D 1450 33100-49400 1863-2010 Y225S-4 37
10D 1450 53500-61600 1422-1745 Y225M-4 45
10D 960 21800-40700 628-883 Y160L-6 11
10D 730 16600-18700 510 Y160M1-8 4
10D 730 20800-31000 363-500 Y160M2-8 5.5
11D 1450 43900-54700 2402-2432 T250M-4 55
11D 1450 60100-81800 1716-2344 Y280S-4 75
11D 960 29100-54200 745-1049 Y200L1-6 18.5
11D 730 22200-33100 579-618 Y160L-8 7.5
11D 730 35800-41300 431-530 Y180L-8 11
12D 1450 57200-85400 2687-2883 Y280M-4 90
12D 1450 92500-107000 2040-2510 Y315S-4 110
12D 960 37800-42400 1265 Y200L2-6 22
12D 960 47000-70300 892-1245 Y225M-6 30
12D 730 28700-35800 726-735 Y180L-8 11
12D 730 39400-53500 520-706 Y200L-8 15
14D 1450 90500-169000 2795-3942 Y315M1-4 200
14D 960 60000-82000 1667-1726 Y280M-6 55
14D 960 89500-113000 1226-1598 Y315S-6 75
14D 730 45500-51700 1000 Y225M-8 22
14D 730 56700-84800 706-990 Y250M-8 30
16D 960 90000-134000 2098-2255 Y315M2-6 110
16D 960 145000-168000 1598-1961 Y315M3-6 132
16D 770 68200-85000 1285-1304 Y280M-8 45
16D 770 93500-127000 922-1255 Y315S-8 55
16D 580 54200-101000 588-824 Y315S-10 45
GY4-73型鍋爐風機 - 安裝尺寸圖
  • GY4-73型鍋爐風機安裝尺寸圖
  • GY4-73型鍋爐風機安裝尺寸圖
