周口風機廠【河南鴻基鼓風機有限公司】:www.yougoujia.com
  • Y5-47鍋爐離心引風機
  • Y5-47鍋爐離心引風機

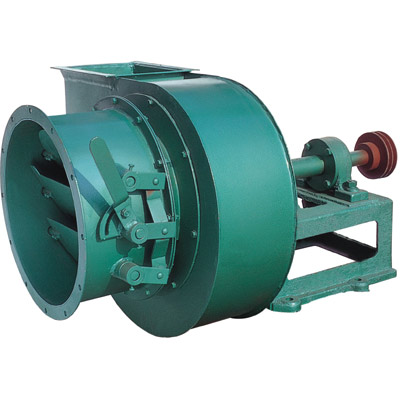

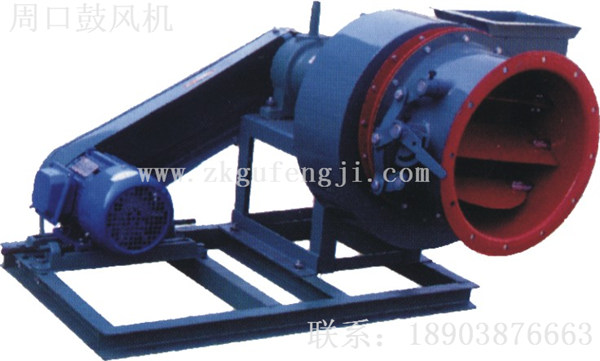

Y5-47鍋爐離心引風機
生產廠家:河南省鴻基鼓風機有限公司
累計銷量:35臺
產品規格:
銷售類型:廠家直銷
瀏覽次數:12738次
立即訂購
聯系方式
18903876663
商品信息
Y5-47鍋爐離心引風機 - 風機用途
Y5-47型鍋爐離心引風機,是為適應燃用各種煤質并配有消煙除塵裝置的(1t/h~20t/h)工業鍋爐而聯合設計的最高全壓效率達90.5%的鍋爐引風機,凡進氣條件相當,性能又相適應者均可先用,但最高溫度不得超過250℃。通風機本身有較高的強度和耐磨性,使用壽命。
Y5-47鍋爐離心引風機 - 風機型式
1、引風機制成單吸入,通常機號有N04、5、6、8、9、12、12.4七種。
2、出風口位置以機殼的出風口角度表示。通?!白蟆薄坝摇本芍瞥?°、90°、180°三種角度。
3、引風機可制成左旋和右旋轉兩種型式。從傳動部正視風機,凡葉輪順時針旋轉者均稱右旋風機,以“右”表示,反之稱左旋風機,以“左”表示。


Y5-47鍋爐離心引風機 - 結構特點
風機主要由葉輪、機殼、進風口、傳動部、調節門等部發組成:
機殼---用鋼板焊接成蝸殼整體,N08以上“左”、“右”旋轉通用。
葉輪---由12片材料為16Mn的后傾平板葉片,焊接于弧錐形前盤與平板形后盤中間,徑靜、動平衡校正和超速動轉試驗,因此運轉平穩可靠,有較高的強度和耐磨性,使用壽命較長。
進風口--斂散式進風口制晟整體結構,用螺栓固定于機殼入風口一側。
傳動組--傳動主軸以優質鋼制成,采用滾動軸承。N04~6由整體和分體兩種軸承箱供用戶選用定貸時須注明,整體結構用30#機油潤滑,分體傳動用二硫化鉬潤滑脂潤滑,N08以上有油位標志及溫度計,有水冷裝置,須加輸水管,耗水量0.5~1m3/h,N06以下用風扇自冷,傳動與機殼之間用兩個半圓風扇葉自冷,N08~12。4用兩只并列軸承座。
調節門--用以調節風量,軸向裝于進風口前,轉動靈活,調節范圍,由全開到全閉,N08以上采用花瓣式,N06以下采用蝶閥式,為使調節門正常工作,須保持良好的潤滑狀態,采用澎漲潤滑脂。
Y5-47鍋爐離心引風機 - 性能參數

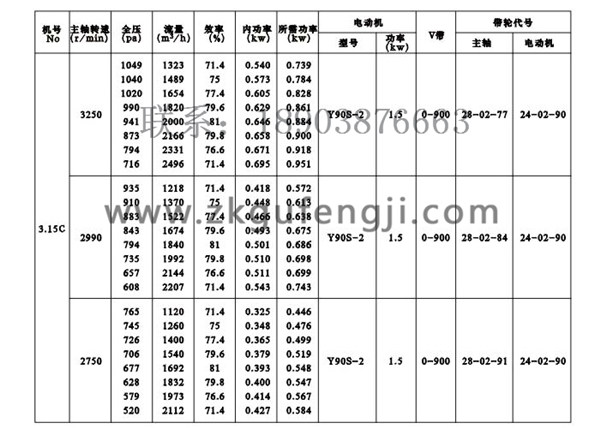

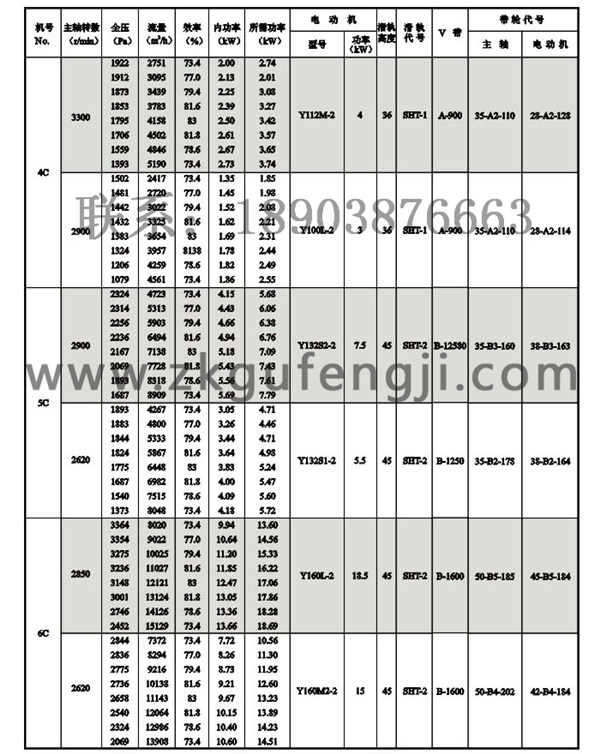

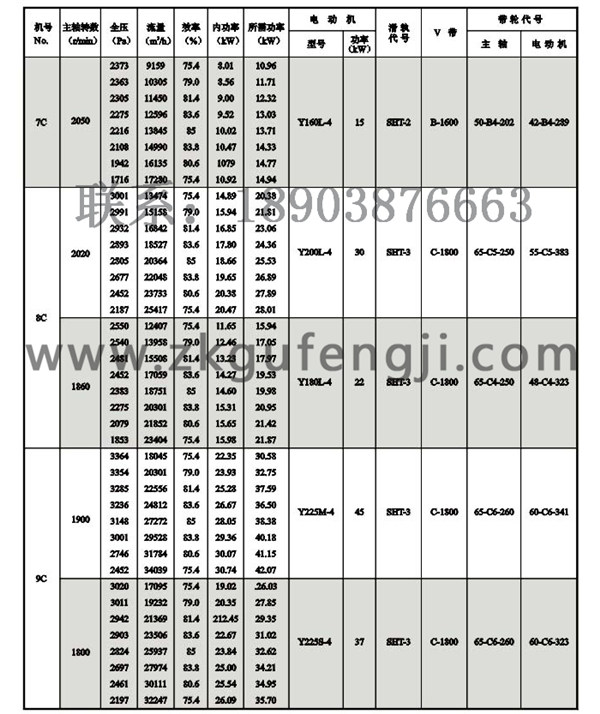

Y5-47鍋爐離心引風機性能參數表,詳見下圖內容!

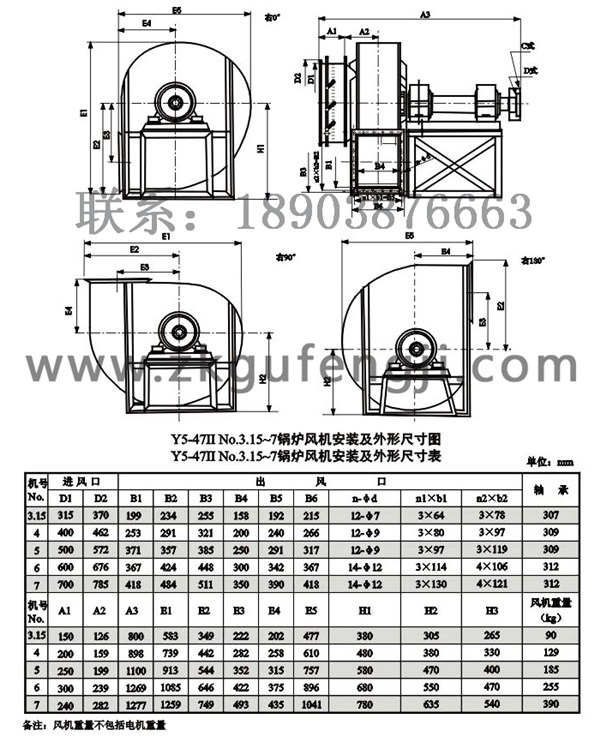

Y5-47鍋爐離心引風機 - 安裝尺寸圖
  • Y5-47鍋爐離心引風機參數圖一
  • Y5-47鍋爐離心引風機參數圖二
  • Y5-47鍋爐離心引風機參數圖三
  • Y5-47鍋爐離心引風機參數圖四
  • Y5-47鍋爐離心引風機安裝尺寸圖
  • Y5-47鍋爐離心引風機參數圖一
  • Y5-47鍋爐離心引風機參數圖二
  • Y5-47鍋爐離心引風機參數圖三
  • Y5-47鍋爐離心引風機參數圖四
  • Y5-47鍋爐離心引風機安裝尺寸圖
