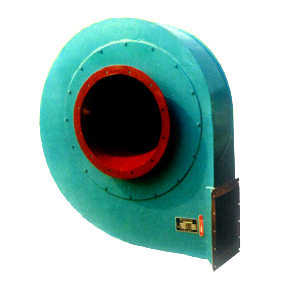

GY6-48型離心引風機
生產廠家：河南省鴻基鼓風機有限公司
累計銷量：21臺
產品規格：
銷售類型：廠家直銷
瀏覽次數：12647次
立即訂購
聯系方式
18903876663
商品信息
GY6-48型離心引風機 - 風機用途
GY6-48型鍋爐專用通、引風機是我廠結合我國熱電行行業使用情況進行優化設計的新型風機，它具有體積小、運轉平穩可靠，調節性能好等特點。凡進氣條件相當，性能相近者均可選用。通風機輸送的介質為空氣，但最高溫度不得超80°C；引風機輸送介質為煙氣，最高溫度不得超250°C。在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的氣體含塵量，以利提高風機壽命。
GY6-48型離心引風機 - 風機型式

1、通引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。

2、風機的出口位置，以機殼的出風口角度表示。

3、風機的傳動方式為D式，電機與風機鏈接方式均可采用彈性聯軸器直連傳動。

GY6-48型離心引風機 - 結構特點
1、葉輪---由數片葉片焊接于弧形輪蓋與平板輪盤中間，葉輪均經靜、動平衡校隊和超速運轉實驗，故運轉平穩可靠。
2、機殼---用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
3、進風口--為收斂流線型側。整體結構，用螺栓固定于風機入口側。
4、調節門--用以調節風機流量大小的裝置。
5、傳動組-- 由主軸，軸承箱，聯軸器組成。引風機備有水冷裝置，需加裝輸水管，耗水量因環境溫度不同而異，一般按0.5-1m/h考慮。
GY6-48型離心引風機 - 性能參數

產品型號 轉速r/min 序號 全壓 Pa 流量 m3/h 電機
          型號 功率 kW
G6-48 № 8 D 1450 1 2178～1481 16985～30134 Y180M－4 18.5
G6-48  № 9 D 1450 1 2757～1874 24183～42906 Y200L－4 30
960 1 1207～824 16011～28407 Y160L－6 11
G6-48  № 10 D 1450 1 3404～2315 33173～58856 Y250M－4 55
960 1 1491～1010 21963～38966 Y180L－6 15
730 1 863～589 16701～29631 Y160L－8 7.5
G6-48  №11.2 D 1450 1 4277～2904 46606～82688 Y280M－4 90
960 1 1874～1275 30856～54745 Y225M－6 30
730 1 1079～736 23464～41629 Y180L－8 11
G6-48  №12.5 D 1450 1 5327～3620 64791～114952 Y315L1－4 160
960 1 2335～1589 42896～76106 Y280S－6 45
730 1 1354～912 32619～57872 Y225M－8 22
G6-48  № 14 D 1450 1 6681～6327 91027～114518 Y355M2－4 250
2 6023～4532 126263～161499 Y355L2－4 315
960 1 2923～2776 60266～75819 Y315S－6 75
2 2639～1991 83595～106924 Y315M1－6 90
730 1 1697～1148 45827～81307 Y280S－8 37
G6-48  № 16 D 960 1 3826～2600 89960～159606 Y355M1－6 160
730 1 2207～1501 68407～121367 Y315M1－8

75

580 1 1393～952 54351～96429 Y315S－10

45




Y6-48 型鍋爐離心引風機性能參數表

產品型號 轉速r /min 序號 全壓 Pa 流量 m3/h 電機
          型號 功率 kW
Y6-48  № 8 D 1450 1 1540～1059 15889～29038 Y160L－4 15
Y6-48  № 9 D 1450 1 1952～1844 22623～28864 Y180L－4 22
2 1756～1344 31984～41345 Y200L－4 30
960 1 853～589 14978～27374 Y160M－6 7.5
Y6-48  № 10 D 1450 1 2413～1658 31033～56715 Y225M－4 45
960 1 1059～726 20546～37549 Y180L－6 15
730 1 608～422 15623～28553 Y160M2－8 5.5
Y6-48 №11.2 D 1450 1 3021～2080 43599～79681 Y250S－4 75
960 1 1324～912 28866～52754 Y200L2－6 22
730 1 765～530 21950～40115 Y180L－8 11
Y6-48 №12.5 D 1450 1 3767～3561 60611～77331 Y315S－4 110
2 3394～2590 85692～110772 Y315M－4 132
960 1 1648～1138 40129～73339 Y250M－6 37
730 1 952～657 30515～55768 Y225S－8 18.5
Y6-48 № 14 D 1450 1 4728～3247 85154～155627 Y355M2－4 250
960 1 2070～1422 56378～103036 Y315S－6 75
730 1 1197～824 42871～78350 Y250M－8 30
Y6-48 № 16 D 960 1 2708～2560 84156～107372 Y315L1－6 110
2 2433～1854 118979～153803 Y315L2－6

132


GY6-48型離心引風機 - 安裝尺寸圖
  • GY6-48型離心引風機安裝尺寸圖
  • GY6-48型離心引風機安裝尺寸圖
