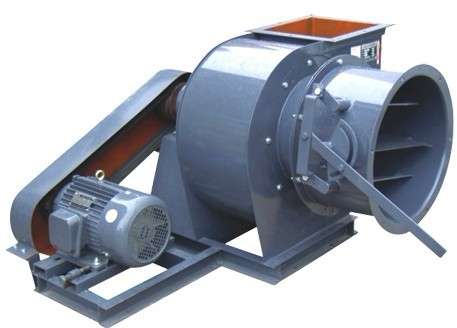

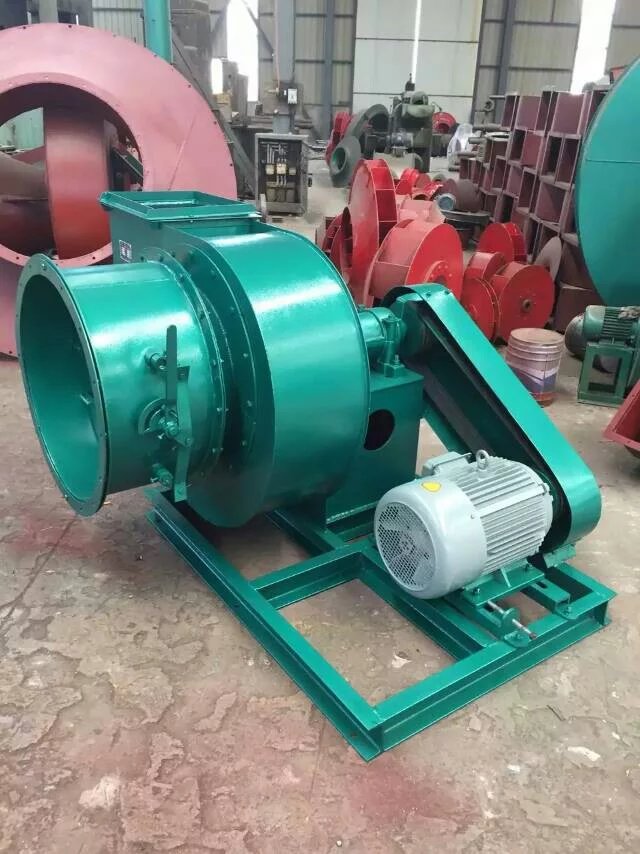

Y5-48型鍋爐引風機系列，該風機是為燃用各種煤質并配有消煙除塵裝置的0.2-20t/h工業鍋爐或生活鍋爐爐配套設計的，有C式及D式傳動。輸送氣體含塵量應≤150mg/m3，進口煙氣溫度要大于165℃，小于250℃。超過250℃可提供不銹鋼高溫鍋爐引風機。
Y5-48型鍋爐離心引風機特點：出風口位置以機殼的出風口角度表示。通?！白蟆薄坝摇本芍瞥?°、90°、180°三種角度。
Y5-48型鍋爐離心引風機特點：風機的出口位置以風機機殼的出風口角度表示，“左”“右“均可制成0°、45°、90°、135°、180°、225°六種角度。
性能表中提供的參數?！?~№6.3性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算；№8以上性能按氣體溫度為140℃，大氣壓力為101325Pa，氣體密度為0.85kg/m3的煙氣介質計算。
Y5-48風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
1)、葉輪有后傾平板葉片12片，材料為Q345（16Mn），焊接與弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，故運轉平穩強度高。
2)、機殼用鋼板焊接成蝸殼形整體。NO.8以上“左”“右”轉通用。在蝸板上還開有清灰門便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。
3)、進風口：收斂式流線型的進風口制成整體結構，用螺栓固定在風機入口側。
4）、調節門葉片為花瓣形，NO.4～6.3為9片，NO.以上為11片。軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由0°(全開)到90°(全閉)。調節門的扳把位置從進風口方向看在右側，對：4）、調節門：用以調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°(全開)到90°(全閉)。調節門的扳把位置，從進風口方向看在右側，對順時針旋轉風機扳把由下往上推是由全閉到全開方向，對逆時針旋轉風機，扳把由上往下拉是由全閉到全開方向。對“右”旋風機，扳把由上往下推是由全閉到全開方向；對“左”旋風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑。潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，風機在高溫運轉時仍能保證潤滑脂作用。
5）、傳動組由主軸和軸承箱、帶輪等組成。主軸由優質鋼制成，采用球軸承，水冷整體軸承箱，因此，須加裝輸水管。耗水量隨環境溫度的不同而異，一般按0.5～1m3/h考慮。軸承箱裝有溫度計和油位指示器，采用全損耗系統用油L-AN46潤滑，加入油量按油位標志的要求。
|
Y5-48鍋爐引風機性能參數表
|
|
機號
|
轉速r/min
|
全壓(Pa)
|
流量(m3/h)
|
功率(KW)
|
電機型號
|
|
4C
|
3550
|
1501-2221
|
2932-5564
|
5.5
|
Y132S1-2
|
|
4C
|
3150
|
1180-1746
|
2602-4937
|
4
|
Y112M-2
|
|
4C
|
2800
|
932-1377
|
2313-4388
|
3
|
Y100L-2
|
|
4C
|
2500
|
742-1097
|
2065-3918
|
2.2
|
Y90L-2
|
|
5C
|
3150
|
1913-2819
|
5304-9851
|
11
|
Y160M1-2
|
|
5C
|
2800
|
1509-2223
|
4715-8757
|
7.5
|
Y132S2-2
|
|
5C
|
2500
|
1202-1769
|
4210-7818
|
5.5
|
Y132S1-2
|
|
5C
|
2240
|
964-1419
|
3772-7005
|
4
|
Y112M-2
|
|
6.3C
|
2800
|
2403-3545
|
9432-15639
|
22
|
Y180M-2
|
|
6.3C
|
2500
|
1913-2819
|
8421-15639
|
15
|
Y160M2-2
|
|
6.3C
|
2240
|
1533-2259
|
7546-14013
|
11
|
Y160M1-2
|
|
6.3C
|
2000
|
1221-1798
|
6737-12511
|
7.5
|
Y132S2-2
|
|
8C
|
2000
|
2253-3323
|
13794-25619
|
30
|
Y200L-4
|
|
8C
|
1800
|
1823-2686
|
12415-23057
|
22
|
Y180L-4
|
|
8C
|
1600
|
1438-2118
|
11035-20495
|
15
|
Y160L-4
|
|
8C
|
1400
|
1100-1619
|
9656-17933
|
11
|
Y160M-4
|
|
10C
|
1800
|
2958-4483
|
22250-44634
|
75
|
Y280S-4
|
|
10C
|
1600
|
2332-3531
|
19778-39674
|
55
|
Y250M-4
|
|
10C
|
1400
|
1782-2696
|
17305-34715
|
37
|
Y225S-4
|
|
10C
|
1250
|
1419-2145
|
15451-30995
|
22
|
Y180L-4
|
|
12.5C
|
1400
|
2794-4234
|
33800-67803
|
110
|
Y315S-4
|
|
12.5C
|
1290
|
3128-3456
|
60239-65152
|
90
|
Y280M-4
|
|
12.5C
|
1250
|
2223-3365
|
30179-60538
|
75
|
Y280S-4
|
|
12.5C
|
1120
|
1782-2696
|
27040-54242
|
55
|
Y250M-4
|
|
12.5C
|
1000
|
1419-2145
|
24143-48431
|
37
|
Y225S-4
|
|
鼓風機選型最好是能夠提供鼓風機詳情參數：風機型號，電機功率，風機風壓，風量，安裝旋向角度以及工作環境，盡可能多的提供風機參數，以便我們?yōu)槟x擇更準確合適的風機設備。咨詢熱線：18903876663
