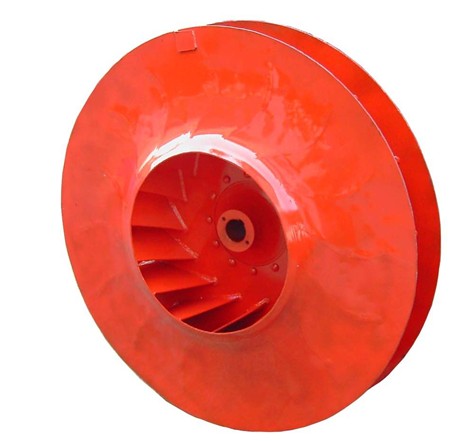

大型風機葉輪的生產工藝是較為復雜的，由于配套的風機設備大多用于風量需求量較大的場所，葉輪的制作工藝和技術也是要求很?chē)?yán)格的，按照大型葉輪國標生產標準方法才能完成整個風機葉輪工藝。那么接下來周口鼓風機廠家為大家講解大型葉輪生產工藝包括哪些技術：
（1）風機葉輪資料查驗：按照GB/T8651-1988《金屬板材超聲波探傷辦法》對葉輪用板材施行100%超聲波探傷，并按GB/T229-1994《金屬夏比缺口沖擊實驗辦法》、GB/T2975-1998《鋼及鋼商品力學功能實驗取樣方位及試樣制備》及GB/T288-1987《金屬拉伸實驗辦法》對板材進行力學功能實驗，一起又按GB/T222-1984、GB/T223.13-1989、GB/T223.5-1997、GB/T223.68-1997和GB/T223.69-1997完結化學成分剖析，只要完結理化實驗且合格的原資料才干進入下料工序。
（2）風機葉輪下料：在出產準備車間，選用數控等離子切割機、剪板機等對葉輪前盤、葉片、后盤下料，按照規范為GB/T10214-2000《通風機鉚焊件技能條件》。葉輪前盤的成型選用分段模壓再拼接的辦法，壓力機為1000t四柱油壓機，拼接焊縫進行100%幾許尺度查驗，并按GB/T8651進行100%探傷。葉片選用100T以上可傾式壓力機模壓成型，并進行100%外表微觀查看。葉輪后盤按照規范GB/T10214-2000拼接后校平，焊縫查驗辦法同前盤。后盤成型后對外圓粗機加，并以此為組焊葉輪時找正打下根底。
（3）組焊葉輪：組焊葉輪前進行焊接技能實驗和技能評定作業。后盤外圓校對，劃線；點焊并滿焊葉片；合上前盤且施加重壓后點焊并滿焊前盤，進行鉚檢和焊檢，請求焊縫幾許尺度100%查看、100%上色查看。為了消除焊后內應力，按GB/T16923-1997《鋼件的正火與退火》安排退火；接著，上5.0m立車進行機加工，并對葉輪前盤和后盤的內、外徑處的徑向跳動、端面跳動進行查驗和操控。
（4）耐磨層堆焊：因?yàn)榕棚L(fēng)機的氣體含塵量較高，所以運用復合耐磨計劃，當然用優化氣流流道的辦法，改進粉塵沖刷葉片和葉輪中盤的視點，然后減輕沖擊磨損，這是大幅度避免磨損最有用的辦法。葉片上裝有耐磨襯板,并且在襯板上堆焊B-V-Cr耐磨層。一起在葉片進口處設置耐磨鼻，在后盤上設置護板，以保護葉片與后盤的焊縫。首要，我們知道，永不磨損的資料是不存在的，僅僅抗磨損的壽數有長短區別罷了，因而，將耐磨板設計制造成可替換的，便于風機的保護，延長了葉輪的總體壽數；其次，耐磨層的抗磨損功能首要取決于它的金相安排和硬度，為了反抗磨粒磨損，金屬有必要有比磨粒更高的硬度，通常是在基體中加入恰當高于磨粒硬度的硬相，選用的硬相是鉻的碳化物或鈮、鉬、鈦的化合物，因而選用B-V-Cr焊條堆焊是最合適的了。該種堆焊焊條是低氫鈉型藥皮堆焊焊條，堆焊層為馬式體基體中均勻密布細晶粒碳化硼和碳化礬的硬質相，有極高的耐磨性，抗脫落功能顯著高于碳化鎢及高鉻鑄鐵堆焊合金，其焊層硬度可達到HRC≥58。
（5）進行退火或許振蕩消除應力：用三點或四點彈性的支持葉輪，固定處應平坦，工件存在裂紋、氣孔、縮孔、虛焊等缺點，在振蕩時效過程中很快以裂紋擴散形式出現，應立即中止時效處理，掃除工件缺點后允許從頭振蕩時效。清晰工件承受力的首要焊縫和聯絡焊縫，振蕩處理中其振蕩方向應使工件承受力的首要焊縫處的動應力最大或較大。
（6）風機葉輪動平衡：風機轉速在3000r/min時請求為G2.5，小于1500r/min為G4。葉輪套主軸或技能軸后進行靜、動平衡校對。動平衡校對在40t動平衡機上完結，并在超速實驗臺上進行機械作業時進行驗證。對平衡塊的質量焊縫有嚴格請求（如進行100%焊縫上色探傷等）。葉輪在進行100%作業轉速下機械作業實驗后，又按JB/T6445-1992《通風機葉輪超速實驗辦法》進行110%作業轉速下超速實驗，以查核其安全可靠性，一起查看和記錄其形變。
（7）風機葉輪裝配：風機葉輪按JB/T6886-95《通風機涂裝技能條件》進行外表處理和涂裝，經查驗合格后才進行裝配。
風機葉輪訂單參數需求：風機型號，風機風壓，風量，安裝旋向角度以及工作環境，盡可能多的提供風機參數，以便我們?yōu)槟x擇更準確合適的風機設備。咨詢熱線：18903876663
