風機型號圖解: 全面解析風機型號及結構參數
發布時間： 2016-06-04 瀏覽量： 26536
風機型號的組成包括：名稱、型號、機號、傳動方式、旋轉方向、風口位置等六部分。

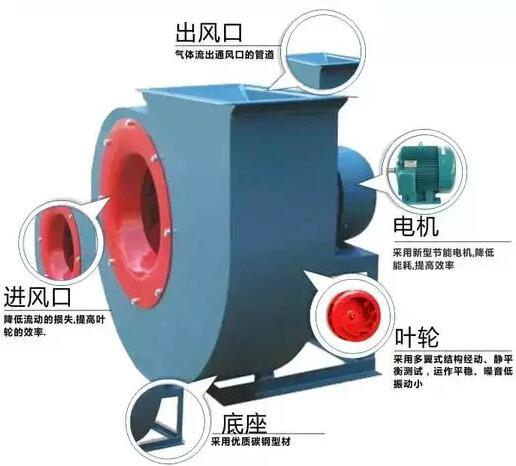

風機組成示意圖

1.風機型號

由基本型號、補充型號組成，共分三組，中間用短橫隔開、基本型號占兩組：用風機最高效率點時全壓系數乘10取其整數和比轉數表示。補充型號占最后一組，用風機進口吸入型式代號和設計序號表示。
為了區別采用相同的基本型號而用途不同的風機、在基本型號前可冠以用途代號

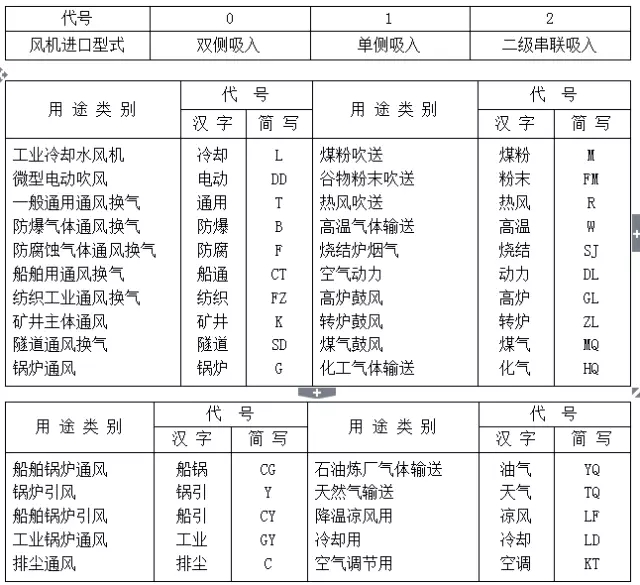

風機型號分類圖

2.風機機號

風機葉輪外徑的分米數表示，有小數尾數只取整數或1/2（0.5）加上“№”。


3.風機傳動方式

規定為六種形式，用漢語拼音字母規定表示：

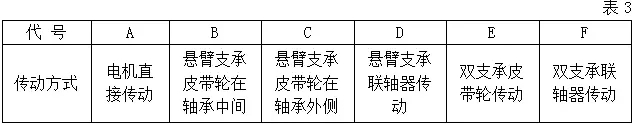

風機傳動方式



注：此撰的風機目錄中所列規格意指機號與傳動方式的合并，其意義皆同。


4.風機旋轉角度

指葉輪旋轉的方向，按下圖所示規定，用代號寫在傳動方式后。

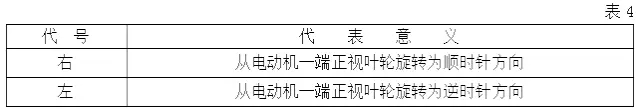

風機旋向角度

5.風機風口位置

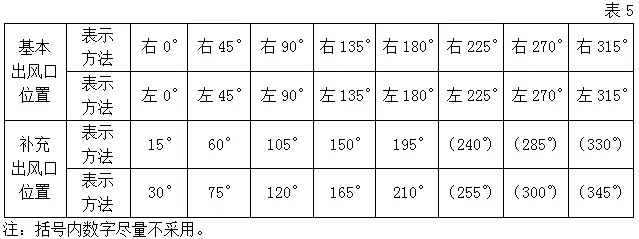

分進風口與出風口兩種，按葉輪旋轉方向區別，右（左）出風口角度/進風口角度。基本出風口位置為八個，特殊用途可增加補充其表示方法和原有代號見表(5)、基本進風口位置為五個：0°、45°、90°、135°、180°，特殊用途例外，若不裝進氣室的風機，則進風口位置可不予表示，風口位置的寫法是：右（左）出風口角度。

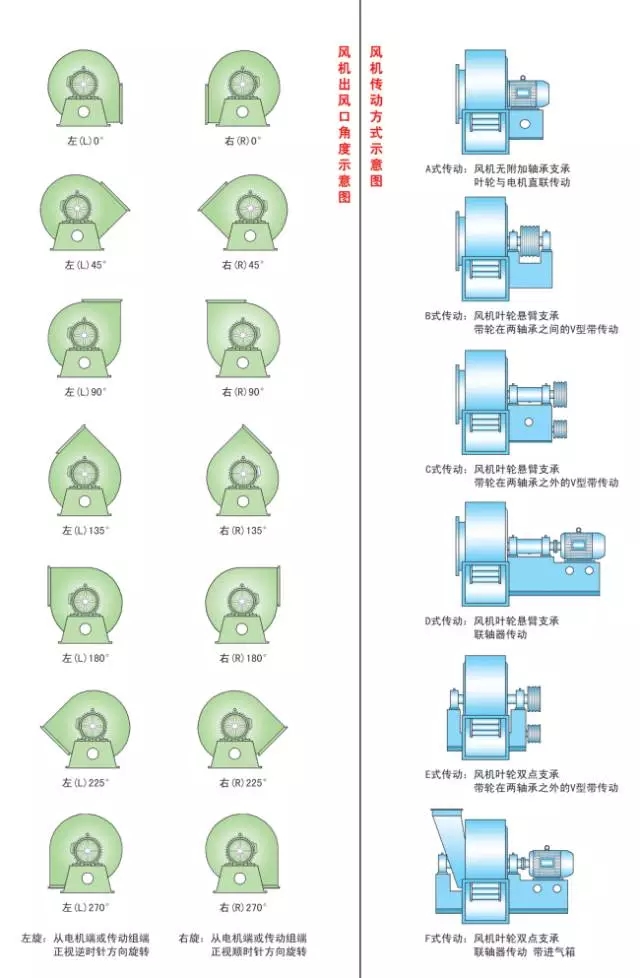

風機出口角度

判斷風機旋向角度簡易圖

6.鍋爐鼓風機G4-73-11 No10D 右 90° 型號解析：

鍋爐鼓風機G4-73-11 No10D 右 90° 型號含義解析
7.鼓風機構造圖解析：

鼓風機構造示意圖
以上文章由【風機型號-周口鼓風機廠家】 http://www.yougoujia.com/發布，轉載請注明出處。
