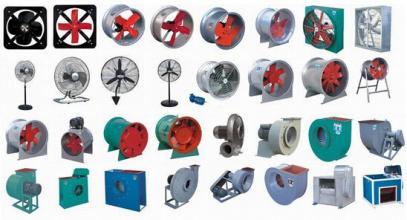

風機型號對于很多人來說不知從何讀懂，這些數字和字母代表著風機的類型和應用范圍，以及風壓、風量等關鍵參數，那么我們接下來就為大家通過數據和圖表進行分析和講解風機型號的含義：

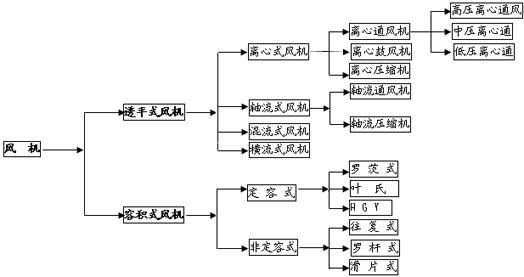

風機型號分類一般可以分為離心風機和軸流風機兩種，那么我們來分析兩種風機型號的參數分別代表什么：
1、離心式風機
離心風機型號的意義：由基本型號和補充型號所組成。 如果風機的基本型號相同， 而用途不同時， 為方便區別， 在基本型號前加“G”或“Y”等符號。 “G”表示送風機（鼓風機） “Y”表示引風機。補充型號由兩位數字組成。 第一位數字表示風機進口吸入型式， 以“0”、 “1 ”、 “2”表示， 其中“0”代表雙吸風機； “1 ”代表單吸風機； “2”代表兩級串聯風機。 第二位數字代表設計序號。 風機型號完整的表示方法就包括： 名稱、 型號、 機號、 傳動方式、 旋轉方向、 出口位置等部分。 例如：W9-26№16D
第一個位置代表風機的用途W(wǎng)高溫 F防腐 B防爆 ...
第二個位置代表風機的壓力特征 9高壓 8高壓 6中壓 5中壓 4低壓 3低壓
第三個位置連接符號
第四個位置，代表風機的壓力與風量的特征比值72大風量 68中風量 26低風量 19小風量 12 小風量 第五個位置 數學符號
第六個位置 代表風機葉輪直徑 16葉輪直徑1.6米 12葉輪直徑1.2米 10葉輪直徑1.0米
4-72 No5A
風機型號：4-72
4代表壓力系數
72代表風量系數
No 是幾號的意思
5代表葉輪直徑（500mm）
A 傳動方式
電機與風機直連
離心風機的型號
由基本型號和補充型號所組成。
2、軸流式風機
根據軸流風機的特性做出以下分類：
按材質分類:鋼制風機、玻璃鋼風機、塑料風機、PP風機，PVC風機，鎂合金風機、鋁風機、不銹鋼風機等等。
按用途分類：防爆風機、防腐風機、防爆防腐、專用軸流風機風機等類型。
按使用要求分類：管道式、 壁式、崗位式、固定式、防雨防塵式、移動式、 電機外置式等。
按安裝方式可分為：皮帶傳動式、電機直聯式。
可用于冶金、化工、輕工、食品、醫藥設備、機械設備及民用建筑等場所通風換氣或加強散熱之用.若將機殼去掉,亦可用做自由風扇,也可在較長的排氣管道內間隔串聯安裝,以提高管道中的風壓。
軸流風機型號200FZY4-D：200是風機的型號(一般是指風葉的直徑),YZFZ中的F-風機,Z-軸流式風機,Y-圓筒式.4-電機的性能參數序號(一般是指電機的轉速)也就是我們常說的4極電機。
3、回轉風機
利用轉子旋轉改變氣室容積來進行工作。常見的品種有羅茨鼓風機、回轉壓縮機。設計轉子在缸體內偏心旋轉，油潤滑，低轉速，,風量范圍： 每分鐘0.31立方米至每分鐘5.41立方米，壓力范圍：9.8千帕至49千帕的變容壓縮的低噪音鼓風機稱之為回轉式風機·
回轉風機用途
1、水處理鼓風曝氣
2、醫院的污水攪拌曝氣
3、印刷行業的真空送紙
4、生活污水、工業廢水的攪拌曝氣
5、塑焊、吹風的氣源供應
6、燃燒器的噴霧、玻璃工業
7、水產養殖
8、需要氣源的其他設備.
風機型號的意義
風機型號4-72-5/A 4-72是指低壓大風量風機系列的一類風機，5A代表風機的葉輪直徑為500毫米電機直接連接葉輪的一種風機，風量一般在3864-15455M^/H。風壓一般在502-3187PA。配用電機功率2.2千瓦和15千瓦兩種。4-72是一個風機系列，一般做鼓風用，5A是機型，也就是說葉輪大下500MM
高壓離心風機型號TG-10-IIIN011D是什么意思
從風機編號規則上來看:T代表通風機；G代表高壓或者鍋爐；10代表比轉速；III代表從一種風機型號派生出來的型號；11代表葉輪直徑為1100mm；D代表傳動型式，表示為聯軸器傳動。
例：
離心風機型號為9-19-7.3各數字代表什么？
簡單的說：第一組數9是表示通風機全壓系數。它的獲得是全壓系數乘10后化整取一位數。例：0.586*10=5.86，取“6”。第二組數19是表示比轉數，比轉數的獲得，是由一組公式來確定的。第二組7.3表示的是機號，是指通風機的葉輪中的一片葉片最外端，與過中心后對面的另一片葉片的外端的尺寸等于730mm。通常比轉數大于等于60的為低壓風機；30-60為中壓風機；15-30為高壓風機。
風機型號9-19 NO:16D是什么意思？
9-壓力系數19-風量系數№-號16-葉輪直徑（此葉輪直徑為16x1.14=18.24分米）D--聯軸器傳動
9-19-16.5D這個風機型號是什么意思？
第一位置 9 代表壓力系數 第二位置 19 代表流量系數 第三位置 No 代表幾號的意思第四位置 16.5 代表此風機葉輪直徑大小為1650mm第五位置 D 代表此風機為D式傳動（單懸臂支撐）
正確寫法就是應該 9-19No16.5D引風機9-19-100軸承型號好多？9-19NO9.8D,9-26-710軸承好多？求各位大俠指點9-19-10D 9-19-7.1D 還有8D 9D 都是3616 D是代表傳動方式 聯軸器
風機參數傳動方式講解：
風機型號:前面的數字表示風機型號,葉輪直徑,為風機葉輪直徑/100mm的縮寫.
風機型號后面的跟A、B、C、D是什么意思？
A、B、C、D、E、F為電動機與風機的傳動方式.
A：直聯,電機軸就為風機軸
B：間接聯接,如三角皮帶,皮帶輪在兩個軸承之間
C：也是間接聯接,采用三角皮帶,皮帶輪為懸臂狀
D：彈性聯軸器聯接,風機處于懸臂狀
E；皮帶輪聯接,但風機處在兩個軸承之間,比較穩定
F：聯軸器聯接,風機在兩軸承之間,用于大號風機
如15A 就是風機葉輪為1500mm,采用電機與風機直聯方式。
一、風機型號采購信息選擇
采購商在進行風機型號選擇時，要選擇品牌風機供應商的產品。原因有二：
原因一，這樣在進行風機型號采購時，風機質量有保障。原因二，品牌風機價格可能相應貴一點，但是能夠滿足采購商更多要求，使用成本低，確保企業之后的生產效率。
二、風機型號參數含義
由于風機供應商生產風機型號標識都是不同的。那采購商在進行風機型號和參數選擇時，通常就有預算采購風機價格以及是不是適合企業采購所用。對此，了解風機型號參數含義是有必要的。
GXF斜流式通風機I型—3A為例來進行分析：
比如：GXF-A、B、C、D-BX-S-No，其中，GXF表示斜流式風機；A、B、C、D則表示設計序號；BX表示風機外殼帶消聲器（如果采購商對此沒有要求是可以省略的。）；S表示雙速；No則表示葉輪直徑分米數。綜上所述，對于采購商而言，掌握風機型號含義以及選擇品牌風機采購都是對采購工作具有很大的作用。
