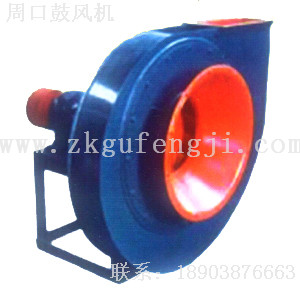

5-29型高壓離心風機
生產廠家：河南省鴻基鼓風機有限公司
產品規格：
銷售類型：廠家直銷
瀏覽次數：5179次
商品信息
5-29型高壓離心風機 - 風機用途
5-29型高壓離心通風機具有結簡單、緊湊，風壓高，安裝使用方便等特點。適用于輸送空氣及無腐蝕性不自燃、不含粘性物質氣體。尢其適用于棉絨加工輸送，亦可用于沖天爐吹煉。輸送介質的溫度，一般不超過80℃。介質中所含塵土及硬質細顆粒含量不大于150mg/m3。
1.適用于鍛造、冶煉等高溫爐的強制通風；
2.可用于糧食、飼料等加工行業的物料輸送；
3.適用于礦粉、玻璃、陶瓷、塑料等加工的物料輸送；
4.適用于電鍍、蓄電池等行業的高壓通風。
5-29型高壓離心風機 - 風機型式
1、本類型風機為單吸入，機號有No5.5、6.5、7.5、8.5等4種機號。
2、本類型風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。
3、風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
4、本類型風機的傳動方式為A、C式兩種。
5-29型高壓離心風機 - 結構特點
該類型C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。
1、葉輪---由12片后向，錐形，單園弧等厚葉片，葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，葉輪制造完成后靜、動平衡校正、空氣動力性能良好，效率高，運轉平穩、安全可靠。
2、進風口--是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失小的順利進入葉輪。
3、機殼---用普通鋼板焊接成蝸形殼的整體。
4、傳動組--由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成，在灰鐵鑄件的軸承箱內裝有滾動軸承，以支承葉輪并使其安全運轉。
5、支架---可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。
5-29型高壓離心風機 - 性能參數
