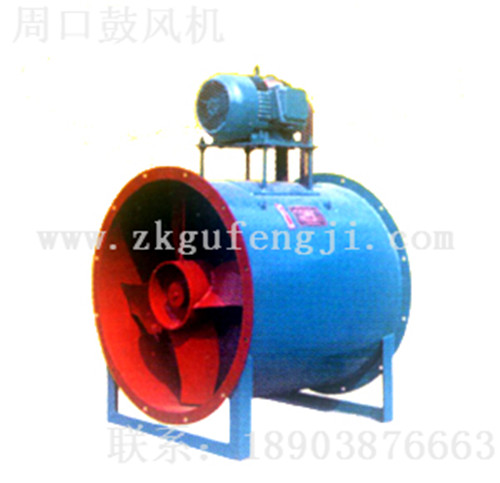

T301（GD30K2-12）型軸流通風機
生產廠家：河南省鴻基鼓風機有限公司
產品規格：
銷售類型：廠家直銷
瀏覽次數：4952次
商品信息
T301（GD30K2-12）型軸流通風機 - 風機用途
T301（GD30K2-12）型軸流通風機可輸送對電動機有害之氣體，它可為管道的一部分，聯結于管道中間使用，適用于化工系統，造紙行業及其他工業輸送各種60℃以下的介質有害氣體。T301（GD30K2-12）型軸流通風機可輸送對電動機有害之氣體，它可為管道的一部分，聯結于管道中間使用，適用于化工系統，造紙行業及其他工業輸送各種60℃以下的介質有害氣體。
T301（GD30K2-12）型軸流通風機 - 風機型式
按性能的要求葉片數為四片、六片，安裝角度為：15°、20°、25°、30°共四種角度。本風機按其葉輪直徑共分NO 6、7、8、9、10等五個機號。電動機安裝在風筒上部，有可調的電機座板支承電機，并能調節中心距。全部采用三角皮帶傳動。軸承箱固定在風筒中央密封的防護筒內與介質隔離。
T301（GD30K2-12）型軸流通風機 - 結構特點
電動機裝在風筒上部，三角帶傳動，有可調的電機座板支撐電動機，可適當?shù)恼{(diào)節中心距。傳動組固定在風筒中央的密封筒內與介質隔離。因此風機可以輸送潮性的及其它有害于電動機的氣體。本風機可以用該變轉數的方法達到改變風量和風壓的目的。本風機由一般鋼材焊接制成，如果輸送含有腐蝕性的、易燃性的氣體等，可在訂貨時明確提出。
T301（GD30K2-12）型軸流通風機 - 性能參數
|
機號
|
葉片
|
轉速(r/min)
|
全壓(Pa)
|
流量(m3/h)
|
功率(KW)
|
電機型號
|
|
數量
|
角度(度)
|
|
6
|
4
|
15-20
|
1450
|
167
|
7200-9500
|
1.1
|
Y90S-4
|
|
6
|
4
|
25-30
|
1450
|
177-185
|
11300-13150
|
2.2
|
Y100L1-4
|
|
6
|
4
|
15-35
|
960
|
74-81
|
4800-8700
|
0.75
|
Y90S-6
|
|
7
|
4
|
15-20
|
1450
|
226
|
11500-14100
|
2.2
|
Y100L1-4
|
|
7
|
4
|
25-30
|
1450
|
235-245
|
18000-20900
|
4
|
Y112M-4
|
|
7
|
4
|
15-30
|
960
|
93-103
|
7650-19900
|
1.1
|
Y90L-6
|
|
8
|
4
|
15-20
|
1450
|
294
|
17300-22000
|
5.5
|
Y132S-4
|
|
8
|
4
|
25-30
|
1450
|
314-324
|
27000-31300
|
7.5
|
Y132M-4
|
|
8
|
4
|
15-20
|
960
|
128
|
11400-14900
|
1.5
|
Y100L-6
|
|
8
|
4
|
25-30
|
960
|
137-145
|
17800-20600
|
2.2
|
Y112M-6
|
|
9
|
4
|
15-20
|
960
|
157
|
16200-21200
|
2.2
|
Y112M-6
|
|
9
|
4
|
25-30
|
960
|
177-183
|
23200-29300
|
4
|
Y132M1-6
|
|
10
|
4
|
15-20
|
960
|
206
|
22600-29700
|
4
|
Y132M1-6
|
|
10
|
4
|
25-30
|
960
|
226-235
|
35400-41000
|
7.5
|
Y160M-6
|
|
6
|
6
|
15-20
|
1450
|
186-206
|
7800-9700
|
1.1
|
Y90S-4
|
|
6
|
6
|
25-30
|
1450
|
216-235
|
12000-14000
|
2.2
|
Y100L1-4
|
|
6
|
6
|
15-30
|
960
|
78-104
|
5170-9270
|
0.75
|
Y90S-6
|
|
7
|
6
|
15-20
|
1450
|
255-284
|
12500-15000
|
2.2
|
Y100L1-4
|
|
7
|
6
|
25-30
|
1450
|
304-314
|
19000-22500
|
4
|
Y112M-4
|
|
7
|
6
|
15-30
|
960
|
103-137
|
8270-14900
|
1.1
|
Y90L-6
|
|
8
|
6
|
15-20
|
1450
|
334-373
|
1810-22650
|
5.5
|
Y132S-4
|
|
8
|
6
|
25-30
|
1450
|
392-412
|
27900-33200
|
7.5
|
Y132M-4
|
|
8
|
6
|
15-20
|
960
|
147-157
|
12000-15000
|
1.5
|
Y100L-6
|
|
8
|
6
|
25-30
|
960
|
167-177
|
18500-22000
|
2.2
|
Y112M-6
|
|
9
|
6
|
15-20
|
960
|
186-206
|
17500-21500
|
2.2
|
Y112M-6
|
|
9
|
6
|
25-30
|
960
|
216-235
|
26800-32000
|
4
|
Y132M1-6
|
|
10
|
6
|
15-20
|
960
|
226-255
|
24000-30000
|
4
|
Y132M1-6
|
|
10
|
6
|
25-30
|
960
|
275-284
|
36000-43000
|
7.5
|
Y160M-6
|

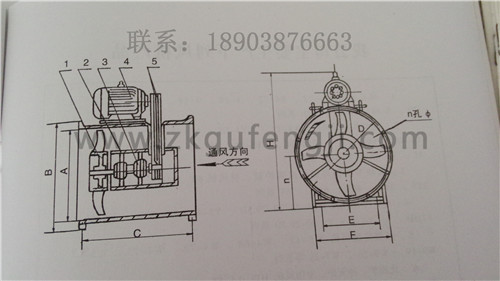

T301（GD30K2-12）型軸流通風機 - 安裝尺寸圖
